Die Geräte der Serie V219/V209-H219/B219 sind universelle Modelle
für die standalone-Verwendung oder für den Einbau in Sub-Woofergehäuse.

Es gab und gibt Versionen mit 2/3 Endstufen und nur mit Line-Ausgang.
Die Version mit 3 separaten Endstufen wird in V-Bass und MR-Bass verwendet.
Hier wird über eine aktive Frequenzweiche der Bass-Anteil der beiden Stereo-Kanäle auf eine
Enstufe gegeben, die dem eingebauten Bass-Chassis weitergeleitet wird. Die beiden anderen Enstufen
dienen der Ansteuerung der beiden Mittel/Hochton-Satelliten. Die Standalone Gehäuse-Variante hat
nur 2 Endstufen zum Treiben von zwei Stereo-Lautsprechen. Der V209 hat keine Endstufen und dient
zur Ansteueung eines separaten Stereo-Verstärkers oder Aktiv-Boxen. Die Software im Gerät bestimmt
ob sie sich mit der neueren Emotion-Serie oder mit der H-Serie oder auch mit der B-Serie versteht.
Für die B-Serie ist jedoch ein anderer IR-Empfänger eingebaut, da die neueren Serien den RC-5 Code senden.
Ein Anschliessen eines bidirektionalen IR-Transceiver wie B207/H207 ist nicht möglich.
Somit kann in diesem Raum kein Anlagen-Status zum Terminal B210/H210 gesendet werden.
Der Anschluss des Multiroom-Kabels hat sich gegenüber der B-Serie geändert. Es werden D-Sub 9 Stecker verwendet,
Bei der B-Serie waren es 8 polige DIN-Stecker. Ein einfacher Adapter macht jedoch ein verbinder alter und neuer Normen
möglich. Für Verwendung mit der Emotion-Serie gibt es den V218. Eine Unterputz-Bedieneinheit
mit den wichtigsten Funktionen zur Steuerung des Multiroom-Kontrollers. Der V204 ist lediglich ein aus dem Gehäuse
ausgelagertes IR-Auge zum Unterputzeinbau.

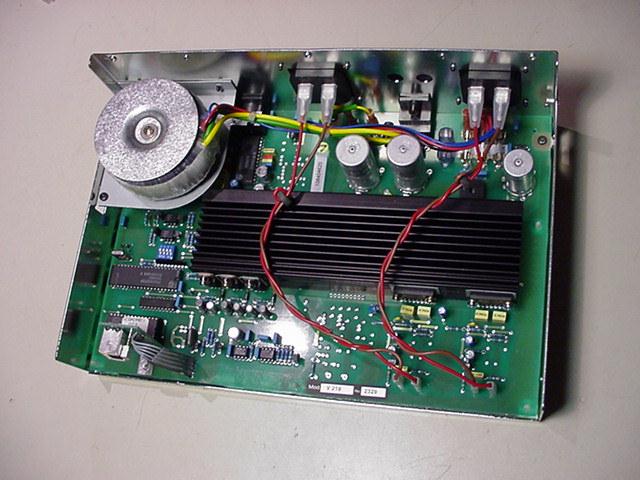

V219 mit unbestückter 3. Endstufe und ohne Frequenzweiche.

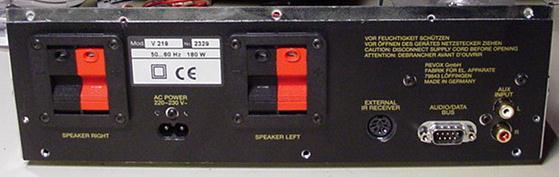

V219-Anschlußfeld für Zwei Lautsprecher, externen IR-Geber und den Multiroom-Bus.
Weiterhin ist ein Eingang für eine lokale Quelle vorhanden.


V-Bass. Hier wieder das gleiche Modul, jedoch mit bestückter 3.Endstufe für das eingebaute
Bass-Chassis.

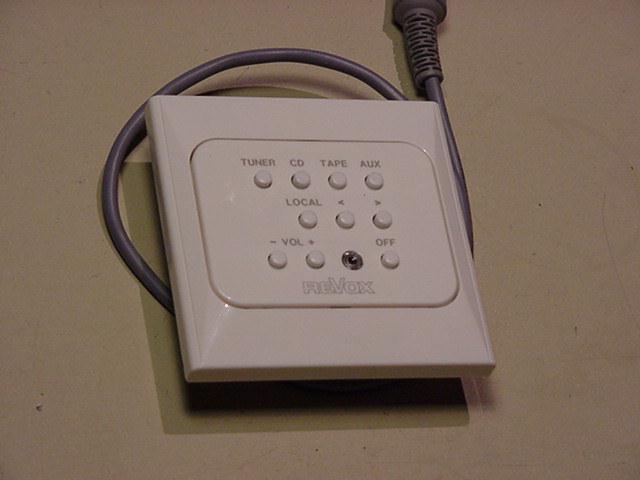

V218. Unterputz-fähige Steuerung für den Nebenraum. Tasten für Tuner/CD/Tape/AUX steuern die Hauptanlage
Local schaltet auf die am V219 angeschlossene lokale Quelle. Zusätzlich ist ein IR-Auge eingebaut.


V204. Unterputz-fähiges IR-Auge bei verdecktem Einbau des V219.

Anfragen und Anregungen und Ergänzungen gerne auch über eMail : revox@schieschke.de
